TFT LCD CCTV-Test-Monitor-Kabel- und Kamera-Videosignalpegel des Steuerptz



TFT LCD CCTV-Test-Monitor-Kabel und Kamera 480x320 RGB des Steuerptz





Schnelles Detail:



Die neue CCTV-Prüfvorrichtung wird für die Vor-Ort-Installation und die Wartung von IP-Kamera, von analogem Kamera- und Netzgerät, mit Videodarstellung, PTZ-Steuerung, DC12v-Spitzenleistung, Audiotest, Farbstangengenerator entwickelt, suchende Daten RS 485 und Kabelprüfung, die die selben zu den vorhergehenden Modellen sind-. Die neuen entwickelten Funktionen umfassen POE-Stromversorgungsprüfung, KLINGELN-Prüfung, IP- addressscan, Videoschnappschuß, Videoaufzeichnung, Bildlineare wiedergabe, Hafenaufflackern, LED-Lampe etc. Die neue Prüfvorrichtung auch hat in der TDR-Kabelprüfung errichtet, die entwarf für BNC-Kabelprüfung im Sicherheitsüberwachungssystem spezialisiert wird. Diese Funktion kann BNC-Kabel- und NetzkabelSchnittpunkt genau messen und Standort kurzschließen. Die neue Prüfvorrichtung, die mit einfacher Operation und Beweglichkeit entworfen ist, lässt es einfach, damit einen cctv-Techniker oder -installateur CCTV-Systeme installiert und beibehält und Arbeits-Leistungsfähigkeit verbessert, indem sie Zeit auf dem Gebiet verringert.





Eigenschaften:



— 1. 3,5-Zoll-Vollansicht TFT LCD, 480 (RGB) x320

2. — niedriger Verbrauch, Arbeit 11 Stunden lang

3. — OSD Menü, Englisch, Chinese und andere Sprachen optional

4. — LCD-Bildschirm-Helligkeit/Kontrast/Farbesättigung justierbar

5. — automatisch identifizieren und passen den Videomodus von NTSC- und Kamerad-— an

6. Erhöhter colorbar Generator, durch das Empfangen der Videofarbstange, um den Videokanal zu prüfen, ob normalerweise übertragen Sie

7. — bewegliches Mikro Sd

9. — LED Lampe, einfach, nachts zu benützen

10. — verbraucherbestimmte Abkürzungsschlüssel (F1 und F2)

— 11. lautes Summen 10x, Videobild kann vergrößert werden, um die Details anzusehen, bedienungsfreundlich

12. — Schnappschuß und speichern das gegenwärtige Bild als JPG-Datei in der Sd-Karte

13. — KLINGELN-Prüfung, Test IP-Kamera oder der Ethernet-Anschluss anderer Netzgeräte ob Arbeit normalerweise und das IP address, ob recht ist

14. — IP- addressscan, suchen schnell das IP address nach der verbundenen IP-Kamera und anderen Netzgeräten

15. — POE-Spannungsmessung, prüfen die Spannung des PoE-Schalters zu IP-Kameras, zu drahtlosem AP-Gerät und zu anderen PD-Geräten

16. Das — Gerät-Hafenaufflackern, einfach, den verbundenen PoE-Schalterhafen, indem es spezielle Signale zu finden, der verbundene PoE-Hafen sendet, flackert bei spezieller Frequenz.

— 17. Verbindungsmonitor; überprüfen Sie das Einstellung IP address, ob besetzt

— 18. TDR-Schnittpunkt und Kurzschlussmaß (BNC-Kabel, Netzkabel usw.)

19. — PTZ Adreßscan, suchen herauf die Identifikation von PTZ-Kamera.

20. — Netzkabel und Telefonkabelprüfung, zeigen die Reihenfolge der Verbindung und des keines an

vom lan-Kabel

— 21. Mehrprotokoll. Stützt mehr als dreißig PTZ-Protokolle. Wie PELCO-P PELCO-D,

SAMSUNG

22. Unterstützung RS232/RS485/RS422, Rate 600 | 115200bps justierbar

23. — Lithium-Ionenpolymer-Batterie. Das Gerät setzt moderne Sendeleistung und Schutzschaltung ein

— 24. Zeigen Sie die Daten und das Bild herein auf dem Schirm gleichzeitig an.

— 25. Einfach für Gebrauch, dass der Zug fast unnötig ist





Funktion:



1. Videosignalpegeltest

Prüfen Sie Videosignalstärkeverminderung, veranlaßt längeres Videosignalkabel das Bild, schwach zu sein und verringert die Dynamikwerte des Bildes, ist Videosignal zu stark, verursacht es den virtuellen Schatten und verringert die Schärfe des Bildes.

 Es kann auch Wirklichanzeige der waagerecht ausgerichtete Videowert, wenn aus Strecke heraus, Mitteilungen ist Anzeige auf dem Schirm.



2. PTZ-Prüfer

Zeigen Sie die Videobilder des Input an. Pan/Neigung die P-/Teinheit und summen herein heraus das Bild laut. Gründen Sie die Steuerparameter wie Protokoll, DFV-Anschluss, Baud, PTZ Identifikation, Wanne/Neigungsgeschwindigkeit; Satz- und Anrufvoreinstellungsposition



3. Erhöhter Farbstangengenerator

Videoerzeugung, der PAL-/NTSCmultisystem-Farbstangenvideogenerator (das Acht-System, das schaltbar ist, übertragen,/empfangen das bunte Achtsystem sich vorstellt). Durch das Empfangen der Videofarbstange, um den Videokanal zu prüfen, ob normalerweise übertragen Sie. Und Richter passend sind, ob die Farbe, wegen des Übertragungsverlusts oder die Störung, es unterschiedlich ist, die für Video-Übertragung der Feldversuche, wie optischer Videoübermittler und Empfänger, Videokabel etc.

Die neue Funktionsfarbstange kann das Bild prüfen ob Verschiebung.

Der Test der Farbstange (rot, grün, blau, weiß, Schwarzes) der Monitor, ob Weiß oder schwarzen Fleck etc. haben Sie.



4. Spitzenleistung DC12V 1A

Treiben Sie die Kamera mit Leistungsabgabe DC12V (1A) von der Prüfvorrichtung an. Es ist für Demo und Prüfung hilfreich, wenn die Stromversorgung nicht verfügbar ist.





Spezifikation:



Modell		HVT CCTV-PRÜFVORRICHTUNG HVT-2601 (6. Generation)
Videotest
Signalmodus		NTSC/PAL (Auto passen sich) an
Anzeige		3,5 Zoll digitales TFT LCD, 480 (RGB) Entschließung x 320
Lcd-Anpassung		Helligkeit, Kontrast, Sättigung justierbar
Video IN/OUT		1 Kanal BNC Input u. 1 Kanal Ertrag
Videoausgang-Ausgabemodus		1,0 Vp-p
Waagerecht ausgerichteter Videotest
Waagerecht ausgerichteter Test		Videosignale gemessen im ZORN oder in Millivolt
PTZ-Prüfer
Kommunikation		Unterstützung RS232 und RS485
PTZ-Protokoll		Kompatibel mit mehr als 30 Protokollen wie PELCO-D/P, Samsung, Panasonic, Lilin, Yaan, etc.
Baud		600,1200,2400,4800,9600,19200,57600,115200bps
Videosignalerzeugung
Farbstangengenerator		Ertrag ein Videosignal der Stange des Kanals PAL/NTSC Farbfür Prüfungsmonitor- oder Videokabel. (rote, grüne, blaue, weiße und schwarze Farbe)
UTP-KABEL-TEST
UTP-Kabeltest		Prüfen Sie UTP-Kabelanschlussstatus und zeigen Sie auf dem Schirm an. Lesen Sie die Zahl des Testkastens.
Leistungsabgabe DC12V 1A
DC12V-Leistungsabgabe		Energie des Ertrages DC12V1A für Kamera
Audioeingabetest
Audioeingabetest		prüfen Sie die Aufnahme und andere Audiogeräte auf dem Vorderseiten
RS485 Datenanalyse
Datenmonitor		Gefangennahmen und analysiert die Befehlsdaten vom Steuergerät
10 x-lautes Summen des Bildes
Lautes Summen des Bildes 10x		Bildanzeige und -Video des lauten Summens 10x heraus
Fotografie, Videoaufzeichnung, Rekordplayback
Fotografie		Schnappschuß und speichern das gegenwärtige Bild als JPG-Datei
Videoaufzeichnung		Videoaufzeichnung und -speicher die Datei
Rekordplayback		Um die Lagerung anzusehen archivieren Sie in der Sd-Karte
Tragen Sie Aufflackern
Tragen Sie Aufflackern		Finden Sie den verbundenen POE-Hafen schnell.
IP-Scan, Verbindungsmonitor, KLINGELN-Test
IP-Scan		Finden Sie die verbundene IP-Kamera oder das andere Netzwerkausrüstung IP address schnell heraus.
Verbinden Sie Monitor
Verbinden Sie Monitor		Überprüfen Sie das IP address, ob besetzt wird
KLINGELN Prüfung
KLINGELN-Prüfung		Prüfen Sie IP-Kamera oder Ethernet-Anschluss der anderen Netzwerkausrüstung ob Arbeit normalerweise, und überprüfen Sie das IP address
Poe-Prüfvorrichtung
Poe-Prüfvorrichtung		Zeigen Sie die Stromversorgungsspannungs- und -Kabelanschlusszustände an
TDR-Prüfvorrichtung
TDR-Prüfvorrichtung	Bruchstellen- und Kurzschlussmaß (BNC-Kabel, Telefonkabel)
ENERGIE
Stromadapter	DC 5V (1.5A)
Batterie	Eingebaute Polymerbatterie des Lithiums 3.7V, 3000mAh
Wieder aufladbar	Nach der Aufladung von Stunde 3-4, dauert Arbeitszeit 11 Stunden
Niedriger Verbrauch	Energiesparende Technologie, die Batterieikonenrealzeitanzeige
Parameter
Operationseinstellung	Englisch/Chinese und anderes Menü der Sprachen OSD
Auto weg	5-60 (Minuten)
Keytone	AN/AUS
Allgemein
Betriebstemperatur	-10℃---+50℃
Arbeitsfeuchtigkeit	30%-90%
Maß-Gewicht	194mm x 112mm x 48mm/540g

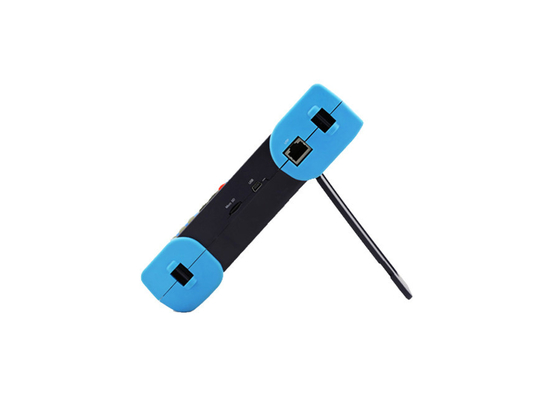

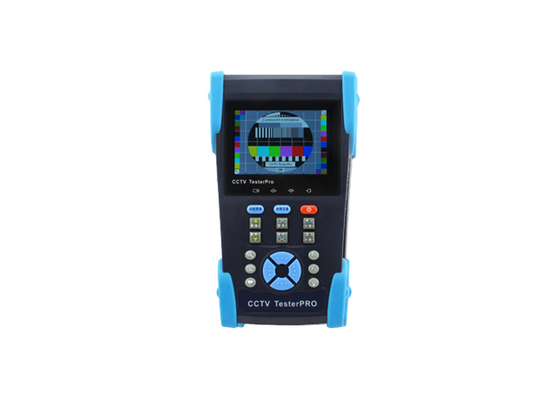

Produktbild:
