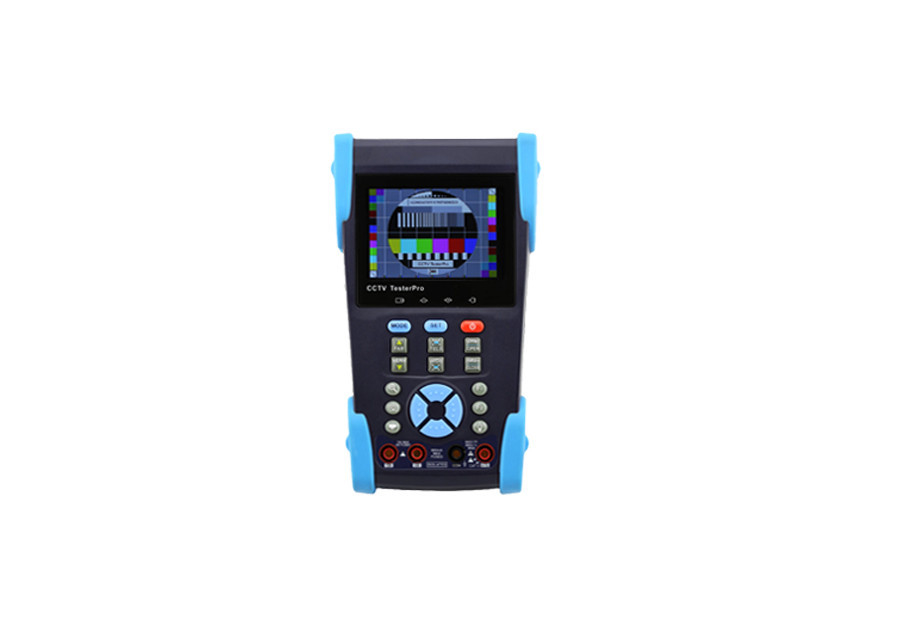

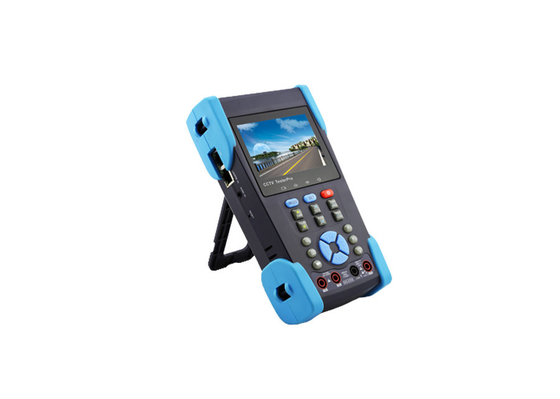

IP-Kamera-Prüfvorrichtungs-Monitor CCTV-Sendekanal-Unterstützung RS232/RS485

Modell

        HVT-2623/2623T (VI Generation)

Videotest

Signalmodus

NTSC/PAL (Auto passen sich) an

Anzeige

3,5 Zoll digitales TFT LCD, 480 (RGB) Entschließung x 320

Lcd-Anpassung

Helligkeit, Kontrast, Sättigung justierbar

Video IN/OUT

1 Kanal BNC Input u. 1 Kanal Ertrag

Video

Ausgabemodus

1,0 Vp-p

Waagerecht ausgerichteter Videotest

Waagerecht ausgerichteter Test

Videosignale gemessen im ZORN oder in Millivolt

PTZ-Prüfer

Kommunikation

Unterstützung RS232 und RS485

PTZ-Protokoll

Kompatibel mit mehr als 30 Protokollen wie PELCO-D/P, Samsung,

Panasonic, Lilin, Yaan, etc.

Baud

600,1200,2400,4800,9600,19200,57600,115200bps

Videosignalerzeugung

Farbstangengenerator

Ertrag ein Videosignal der Stange des Kanals PAL/NTSC Farbfür Prüfungsmonitor

oder Videokabel. (rote, grüne, blaue, weiße und schwarze Farbe)

UTP-Kabelprüfvorrichtung

UTP-Kabeltest

Prüfen Sie UTP-Kabelanschlussstatus und zeigen Sie auf dem Schirm an. Lesen Sie

Zahl des Testkastens.

Leistungsabgabe DC12V 1A

DC12V-Leistungsabgabe

Energie des Ertrages DC12V1A für Kamera

Audioeingabetest

Audioeingabetest

prüfen Sie die Aufnahme und andere Audiogeräte auf dem Vorderseiten

RS485 Datenanalyse

Datenmonitor

Gefangennahmen und analysiert die Befehlsdaten vom Steuergerät

Bild des lauten Summens 10x

 Image10x-lautes Summen

Bildanzeige und -Video des lauten Summens 10x heraus

Fotografie, Videoaufzeichnung, Rekordplayback

Fotografie

Schnappschuß und speichern das gegenwärtige Bild als JPG-Datei

Videoaufzeichnung

Videoaufzeichnung und -speicher die Datei

Rekordplayback

Um die Lagerung anzusehen archivieren Sie in der Sd-Karte

Tragen Sie Aufflackern

Tragen Sie Aufflackern

Finden Sie den verbundenen POE-Hafen schnell.

IP- addressscan, Verbindungsmonitor, KLINGELN-Test

IP- addressscan

Finden Sie die verbundene IP-Kamera oder das andere Netzwerkausrüstung IP address heraus

schnell.

Verbindungsmonitor

Überprüfen Sie das IP address, ob besetzt wird

KLINGELN-Prüfung

Prüfen Sie IP-Kamera oder Ethernet-Anschluss der anderen Netzwerkausrüstung ob Arbeit

normalerweise und überprüfen Sie das IP address

Verkabeln Sie Scan (Drahtverfolger)

Verkabeln Sie Scan

Suchen Sie das Kabel durch das Audiosignal

PoE-Prüfvorrichtung

PoE-Prüfvorrichtung

Zeigen Sie die Stromversorgungsspannungs- und -Kabelanschlusszustände an

Digitalmessinstrument

AC-/DCspannung

0-660V Selbst-/manuelle Strecke, die minimale Entschließung ist 0.1mV

AC-/DCstrom

660.0uA, 6.600mA, 66.00mA, 660.0mA, 10.00A

Widerstand

660.0Ω, 6.600kΩ, 66.00kΩ, 660.0kΩ, 6.600MΩ, 66.00MΩ

Kapazitanz

6.6nf~66000uF, die minimale Entschließung ist 1pf

Diode

ist Vorwärtsspannung 0~2V, die minimale Entschließung 1mV

Datengriff

Halten Sie und zeigen Sie den Messwert an

Relatives Maß

Zeigen Sie den relativen Energiewert an

Kontinuitätsprüfung

Eingebauter Summer klingt, wenn Widerstand niedriger als 50 Ω ist

Prüfungsgeschwindigkeit

3 Zeitsekunden

Datenstrecke

-6600~+6600

Waagerecht ausgerichtetes Videometer

Nur für t-Modell

HÖCHSTvideosignalpegel, SYNCHRONISIERUNGSsignalpegel, FARBexplosions-Farbenreinheitsniveaumaß

TDR-Kabelprüfvorrichtung (nur für t-Modell)

TDR-Kabelprüfvorrichtung

Messen Sie genau BNC-Kabel, Netzkabel, Seilzugbruchstelle und

schließt Standort kurz.

Sichtstörungsverzeichnis

Sichtlich

Störungsverzeichnis

Prüfen Sie das Verbiegen und den Bruch der Faser (Inspektion und Millimeter Faser)

ENERGIE

Stromadapter

DC 5V (1.5A)

Batterie

Eingebaute Polymerbatterie des Lithiums 3.7V, 3000mAh

Wieder aufladbar

Nach der Aufladung von Stunde 3-4, dauert Arbeitszeit 11 Stunden

Niedriger Verbrauch

Energiesparende Technologie, die Batterieikonenrealzeitanzeige

Parameter

Operationseinstellung

Englisch/Chinese und anderes Menü der Sprachen OSD

Auto weg

5-60 (Minuten)

Keytone

AN/AUS

Allgemein

Betriebstemperatur

-10℃ ~+50℃

Arbeitsfeuchtigkeit

30%~ 90%

Maß/Gewicht

194mm x 112mm x 48mm/540g
